集塵機
DUST COLLECTOR
大風量で作業時の粉塵が空気中に飛散しないように吸引除去します。
バグフィルター集塵機 ジェットパルス式（PDC型）

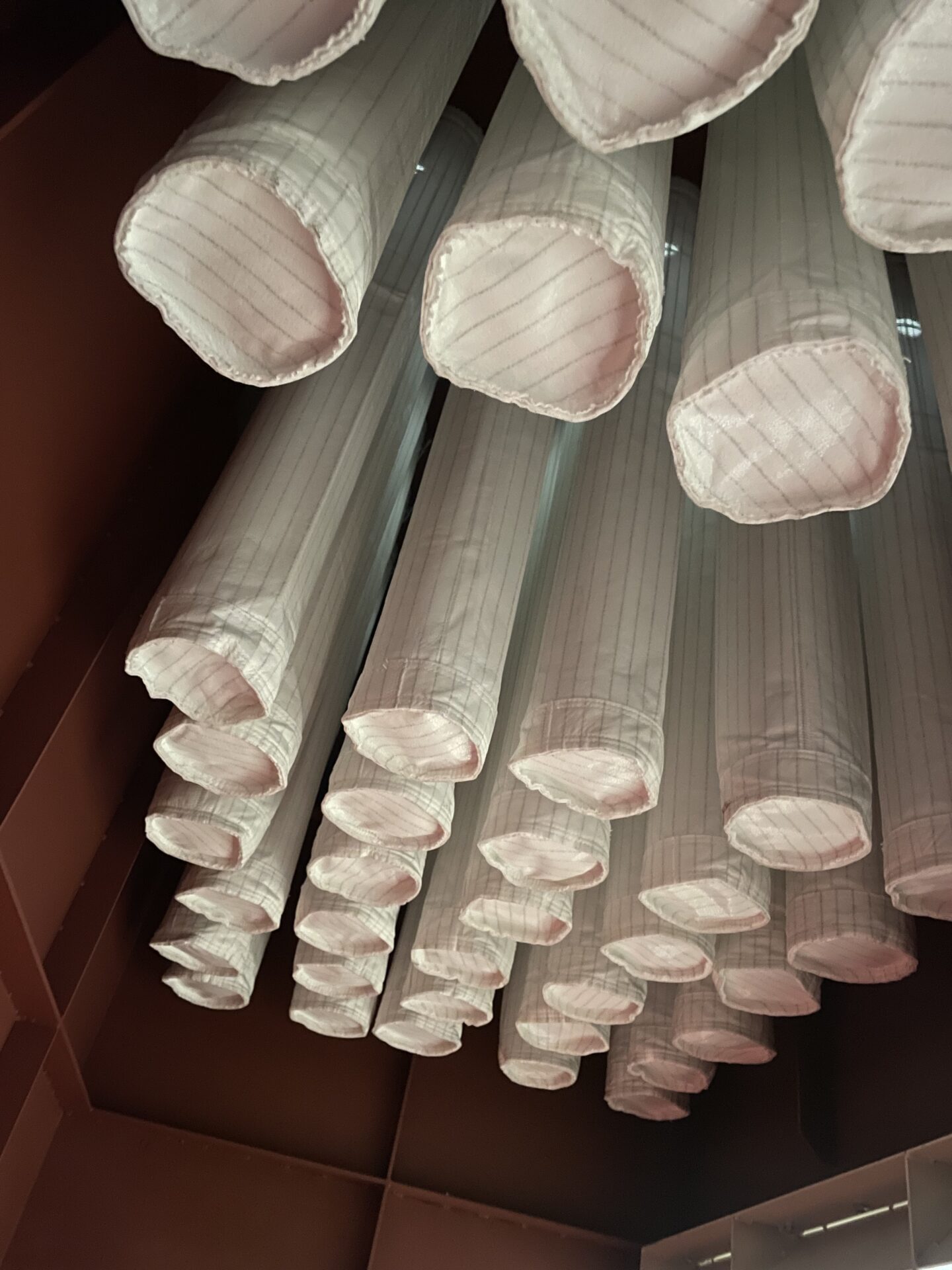

本機上部には、モーター直結のターボファンが組み込まれ、含塵空気は下方の入口から吸引され、ケーシング内に入ります。粉塵は濾布表面に付着、堆積し濾過された空気は濾布内を通って上部出口より排出されます。濾布表面に付着した粉塵は、ジェットパルス式の洗浄機構により一定時間ごとに払落され、ロータリーバルブ等によって排出されます。
example of product
製品事例
Product details
製品詳細
| 型式 | 仕様 | 本体外形寸法 | |||
|---|---|---|---|---|---|
| 風量 （m3/min） |
モーター （kw） |
濾布面積 （m2） |
必要空気量 （L/min） |
巾×奥行き×高さ （mm） |
|
| PDC-5KH | 60 | 3.7 | 42 | 50 | 1600×1420×5700 |
| PDC-7.5KH | 90 | 5.5 | 56 | 60 | 1600×1600×6100 |
| PDC-10KH | 120 | 7.5 | 80 | 80 | 1780×1960×6650 |
| PDC-15KH | 180 | 11 | 110 | 110 | 2140×2140×7150 |
| PDC-20KH | 230 | 15 | 121 | 130 | 2320×2140×7300 |
| PDC-25KH | 280 | 18.5 | 132 | 150 | 2500×2140×7300 |
| PDC-30KHSR | 330 | 22 | 160 | 170 | 3220×1960×8260 |
| PDC-40KHSR | 460 | 15×2台 | 209 | 210 | 3940×2140×8260 |
| PDC-50KHSR | 560 | 18.5kw×2台 | 264 | 270 | 5020×2140×8260 |
| PDC-60KHSR | 660 | 22kw×2台 | 297 | 300 | 5560×2140×8260 |
| PDC-75KHSR | 850 | 18.5kw×3台 | 385 | 390 | 7000×2140×8260 |
| PDC-90KHSR | 990 | 22kw×3台 | 407 | 410 | 7360×2140×8260 |
| PDC-100KHSR | 1100 | 18.5kw×4台 | 496 | 500 | 8980×2140×8260 |
| PDC-120KHSR | 1300 | 22kw×4台 | 539 | 550 | 9700×2140×8260 |
| PDC-150KHSR | 1500 | 22kw×5台 | 630 | 650 | 9700×2140×8860 |
| PDC-200KHSR | 1800 | 37kw×4台 | 675 | 700 | 9700×2140×8860 |
| PDC-250KHSR | 2200 | 37kw×5台 | 772 | 800 | 11140×2140×8860 |
バグフィルター集塵機 逆洗式（GDC型）
集塵中に独立した4～10のフィルター室に、ある一定の間隔で数十秒の逆気流を与え、フィルターに付着したダストを払い落します。
払い落しには集塵ファンの排気を利用し、エアーシリンダーにてダンパーを一定の間隔で切替えていく動作のため、払い落し時の騒音や、コンプレッサーの動力も極めて小さく済み、非常に環境にやさしい省エネ型の集塵機です。
example of product
製品事例
簡易式小型集塵機（KBF型）
屋内設置型なので、構造はシンプルで故障も少ないです。また、フィルターが露出しているので、メンテナンスも容易です。帯電防止フィルタ－を標準装備しております。
また、特殊コーティングにより様々な集塵物に対応できます。（木屑、木粉、樹脂、窯業系サィディング、発砲スチロールなど）
example of product
製品事例
Product details
製品詳細
仕様
| 型式 | 出力 （kw） |
風量 （㎥/min） |
フィルター寸法 （mm） |
吸込口 ΦG（mm） |
|---|---|---|---|---|
| KBF-3.7 | 3.7 | 70 | Φ200×1500L×16本 | Φ250 |
| KBF-5.5 | 5.5 | 110 | Φ200×1500L×20本 | Φ300 |
| KBF-7.5 | 7.5 | 150 | Φ200×1500L×25本 | Φ325 |
| KBF-11 | 11 | 180 | Φ200×1500L×36本 | Φ375 |
寸法
| 型式 | A （mm） |
B （mm） |
C （mm） |
D （mm） |
E （mm） |
F （mm） |
|---|---|---|---|---|---|---|
| KBF-3.7 | 1050 | 1050 | 2000 | 3150 | 900 | Φ600 |
| KBF-5.5 | 1050 | 1300 | 2400 | 3200 | 900 | Φ600 |
| KBF-7.5 | 1300 | 1300 | 2400 | 3350 | 900 | Φ600 |
| KBF-11 | 1550 | 1550 | 3300 | 3550 | 900 | Φ600 |
移動型集塵機ミクロマンシリーズ
円筒型特殊フィルターの採用により、このクラス最大の濾過面積を可能にしたことにより、数ミクロンの微粉でも長時間捕集できます。
新設計のターボファンとっ教科樹脂製本体の採用により、軽量で低騒音。自在キャスター付きで本体移動も簡単です。
本体の構造はシンプルで故障も少なく、維持管理も容易で、さらに低価格も実現しました。
Product details
製品詳細
| 型式 | 電源 (V) |
定格出力 (kw) |
最大風量 (㎥/min) |
フィルター 濾過面積 (㎡) |
払い落とし | 吸込口 | 重量 (kg) |
本体寸法 長さ×幅×高さ (mm) |
|---|---|---|---|---|---|---|---|---|
| S型 | 三相200 | 1.5kw2P | 30 | 6 | 手動式 | Φ150 | 70 | 1060×540×1680 |
| SG型 | 三相200 | 1.5kw2P | 30 | 6 | GM採用自動式 | Φ150 | 70 | 1060×540×1680 |
| L型 | 三相200 | 3.7kw4P | 68 | 24 | GM採用自動式 | Φ150×2 | 180 | 1850×800×2520 |

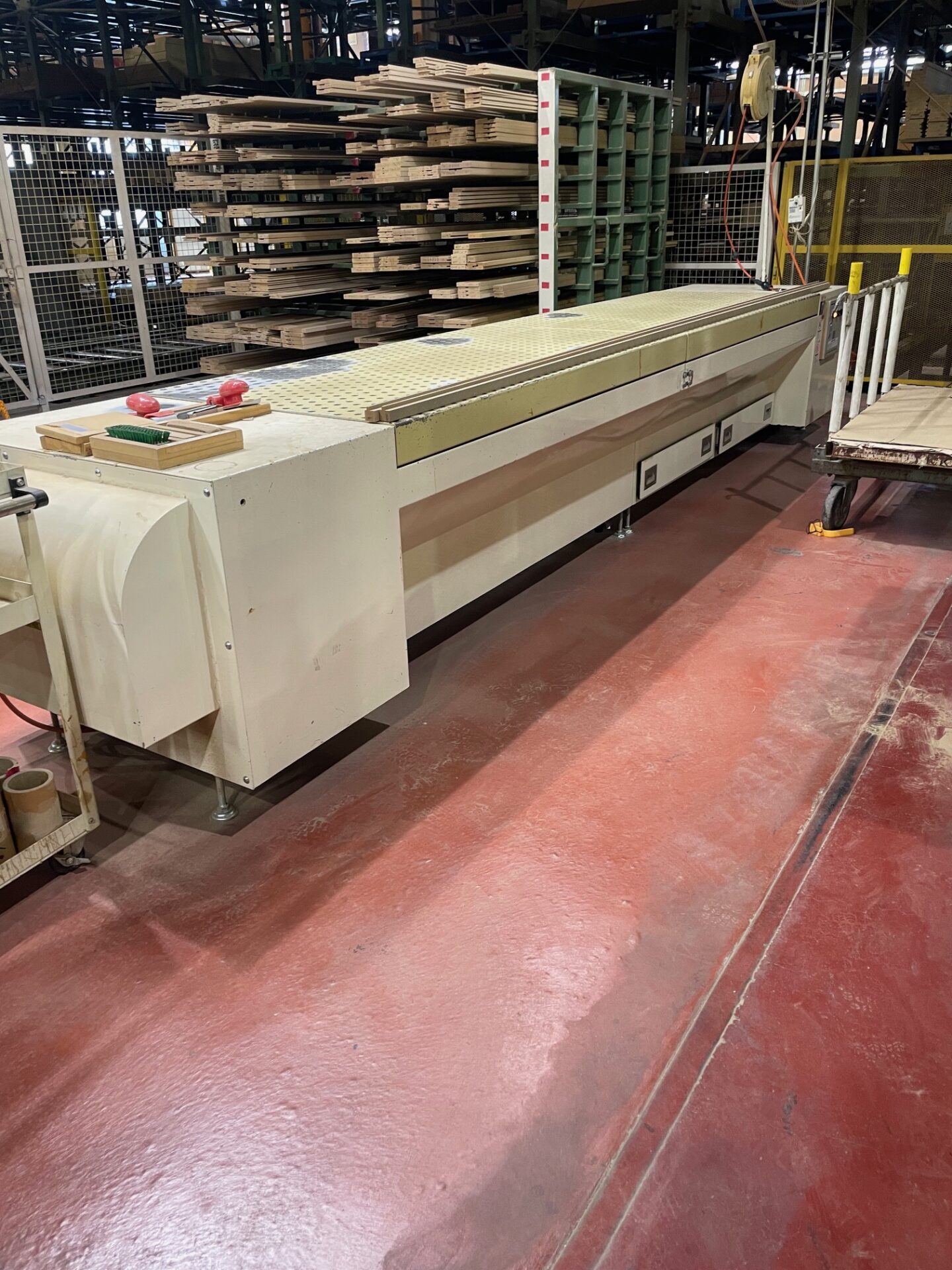

微粉専用集塵機テーブルブリース
作業台と集塵ファンをコンパクトに一体化しましたので設置場所も小さく、キャスター付きで移動が容易にできます。
吸引力が大きく、消音器付きなので音も静か。さらにジェットパルス払い落し装置採用により、瞬時に払い落しを行うので長時間安定集塵ができます。
作業台の表面は特殊ウレタン塗装オプションが施してあるので加工製品の保護や防振、滑り止めにも効果があります。
本体の前後両面、作業が可能で木口のコーナー仕上げもできます。
example of product
製品事例
Product details
製品詳細
| 型式 | 作業台寸法 （mm） |
外形寸法 （mm） |
風量 （㎥/min） |
モーター （kw） |
濾布面積 （㎡） |
必要エアー量 （L/H） |
|---|---|---|---|---|---|---|
| TB-1S | 915×1200×750H | 915×1770×750H | 40 | 1.5 | 6 | 6 |
| TB-1 | 915×1830×750H | 915×2440×750H | 40 | 1.5 | 6 | 6 |
